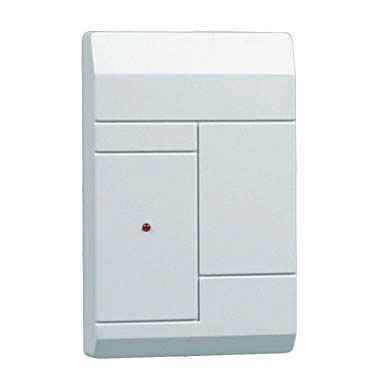

RR-2R, Приемник радиокнопки

Приемник АЛЬТОНИКА RR-2R входит в состав аппаратуры радиоканальной охранной сигнализации РИФ РИНГ-2. Приемник включается в шлейф сигнализации, принимает по радиоканалу сигналы тревоги от миниатюрных носимых передатчиков (тревожных радиокнопок) RR-2T или стационарных передатчиков RR-2TS и выдает тревожные извещения путем переключения контактов реле.

С приемником могут использоваться до 100 передатчиков, предварительно запрограммированных для работы с данным экземпляром приемника. Приемник позволяет определить, с какой радиокнопки была подана тревога, если используется совместно с пультом RR-2P.

Дальность приема тревожных радиосигналов в условиях прямой видимости составляет для радиокнопок 200-400 м, а для стационарных передатчиков 400-600 м. Дальность приема внутри зданий или в условиях городской застройки зависит от наличия между передатчиком и приемником препятствий распространению радиоволн, материала этих препятствий, интенсивности радиопомех, напряжения питания батареи радиокнопки, положения радиокнопки в руке и относительно тела человека и т. п.

Основные технические характеристики:

Рабочая частота: 433,92 МГц ± 0,2%
Тип модуляции: амплитудная
Информационная емкость:
-  совместно с пультом RR-2P различаются 100 номеров
-  общая емкость не ограничена (с учетом возможности повторения номеров)
Параметры релейного выхода:
-  одно реле
-  максимальное напряжение 72 В при токе до 100 мА
-  максимальный ток 3 А при напряжении 24 В
Напряжение питания: от 10 В до 15 В
Потребляемый ток:
-  не более 40 мА при выключенном реле
-  не более 80 мА при включенном реле
Диапазон рабочих температур: от -20 до +40 оС
Габаритные размеры:
-  75 х 120 х 32 мм (без антенны)
-  75 х 265 х 32 мм (с антенной)
