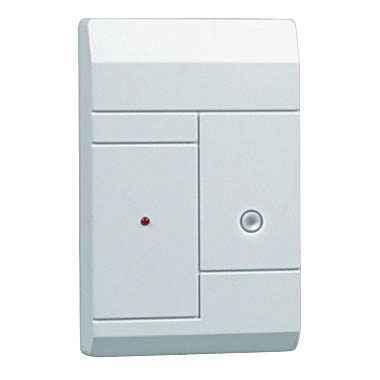

RR-701Х-ОК модуль расширения

Модуль расширения на 10 зон (10 выходов (открытый коллектор), подключ. к RR-701R, подключ. к RR-701R20 двух модулей)

Назначение: модуль расширения предназначен для подключения к приемникам охранной сигнализации RR-701R, RR-701R20, RS-201R, RS-201RS и ПЦН RS-200PN, RS-201PN, RS-202PN с целью создания отдельных проводных зон для каждого передатчика (каждого шлейфа RS-201RS).

Основные особенности RR-701Х-ОК:
Расширитель может использоваться только с модификациями указанных приемников, имеющими специальный выход данных.
Расширитель имеет 10 выходов типа "открытый коллектор". К приемнику RR-701R20 можно подключить два расширителя, что в сумме дает 20 зон. Выходы расширителя могут быть включены в шлейфы сигнализации различных охранно-пожарных приборов (панелей).

Технические характеристики:
Информационная емкость: 10 выходов типа "открытый коллектор", нормально замкнутых или нормально разомкнутых
Количество передатчиков на выход:  1 или 2
Напряжение в цепи нагрузки: не более 36 В
Выходной ток:
не более 30 мА по каждому выходу
не более 40 мА для (без учета нагрузки выходов)
Напряжение питания: от 10 В до 15 В
Ток потребления: не более 20 мА
Диапазон рабочих температур: от -20 до +50 °C
Габаритные размеры: 75 х 120 х 32  мм
